То что доктор прописал... Обзор цифрового спутникового ресивера DR.HD F-16.

Итак у меня в руках, привезенный из Москвы с выставки CSTB-2009 цифровой спутниковый ресивер Dr.HD F-16. Упакован он в серую, прямо-таки невзрачную коробку. Дизайнеры конечно могли бы в этом месте и постараться. Все-таки по итогам моего теста, мне кажется, он заслуживал большего. Впрочем картонная одежка служит в первую очередь для привлечения потенциальных покупателей, когда аппарат стоит где-то на витрине в магазине. В данное время лучше, чтобы он стоял на витрине явно без своей упаковки. Однако сейчас он займет место на стеклянной тумбе для радиоаппаратуры на соседней полке рядом с ресивером Golden Interstar GI-S890 CRCI HD Exellence. Внутри коробки кроме собственно ресивера обнаруживаю еще пульт дистанционного управления, батарейки к нему, инструкцию по эксплуатации только на английском языке и кабель HDMI-HDMI для подключения ресивера к телевизору. Вспоминаю, как в свое время измучился в поиске такого кабеля. Поэтому такое дополнение в комплектацию не может не радовать.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Внешний вид упаковочной коробки.




Передняя панель строга и лаконична. Если снять защитную пленку с зеркальной передней стенки, то очень сложно найти необходимый ракурс для удачного кадра передней панели. На передней панели располагаются кнопки включения питания "Power", двухфункциональная кнопка "Menu-Select" (при нажатии на верхнюю часть кнопки нажимается Menu, при нажатии на низ кнопки осуществляется выбор раздела "Select") и четырехпозиционная кнопка джойстика для хождения по разделам меню.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Внешний вид. Вид спереди.


Откинем крышку на передней панели, закрывающую отсек для установки карт. Под ней скрываются два слота Common Interface для установки САМ-модулей, щель встроенного картоприемника (в заводской прошивке заточен под кодировку Conax) и разъем USB-порта.

Задняя панель тоже смотрится обнадеживающе из-за обилия всевозможных разъемов. Здесь расположены антенные входы цифрового спутникового и цифрового эфирного телевидения, еще один (второй) разъем для подключения внешних USB-накопителей, два разъема Scart, разъем для подключения e-SATA винчестера с собственным блоком питания, выход HDMI для подключения LCD и плазменных телевизоров и мониторов, разъем COM-порта RS-232, разъем LAN для использования ресивера в составе компьтерной сети, выход цифрового звука SPDIF, тюльпаны для подключения к телевизору по видео и компонентным входам, разъем S-Video, тумблер включения сети.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Внешний вид. Вид сзади.

Впрочем пора уже и подключить ресивер к антенне и телевизору. Качество изображения, как и прежде будем проверять на плазменном телевизоре Pioneer PDX-506. Поскольку у меня есть возможность смотреть практически всех спутниковых операторов, вещающих на Сибирь, думаю будет интересно. После включения ресивер подмигивает мне зеленым глазком светодиода и включается. На передней панели появляется надпись "Initialize", а на экране телевизора выводится заставка выбора языка. Всего языков двенадцать: Английский, Итальянский, Турецкий, Арабский, Немецкий, Французский, Русский, Испанский, Португальский, Греческий и Голландский.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Стартовое меню.


Для удобства рассказа выберу русский язык. После этого попадаю в основное меню. Поскольку многие функции ресивера станут понятны заинтересованному читателю после изучения разделов меню, свой рассказ начну именно с изучения опций и разделов.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки.

Нажимаем на пульте кнопку "ОК" и попадаем в раздел меню "Установка времени". Здесь все как и у всех ресиверов. Есть опции для привязки к мировому времени со спутника, установка своего часового пояса относительно Гринвича, режим летнего времени. Но есть первое новшество - будильник. Вы скажете, что на многих спутниковых ресиверах есть внутренний таймер. Это действетельно так. Но в этом приемнике функции будильника и таймера разнесены. Будильник работает только на включение ресивера в режим просмотра. А таймер здесь предназначен в основном для записи программ. Впрочем об этом ниже. Кроме того здесь присутствует функция Sleep - засыпания или выключения ресивера (кому как нравится).

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки.Установка времени.


Раздел "Установка таймера" приносит вторую приятную неожиданность. В пункте настройки "Страна" (интересно какие были ассоциации у переводчика?) выбираются различные режимы для записи: "Однократно", "Ежедневно", "Еженедельно" и "С понедельника по пятницу". Очень удобно для любителей сериалов. У меня, например, дочь страдает от того, что ее любимый мультяшный сериал идет в будни когда она в школе. Теперь же сможет смотреть свои мультики без проблем вечером.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки.Установка таймера.


В пункте "Настройка меню" неожиданного ничего нет. Все также, как и у большинства ресиверов. Регулируется прозрачность меню и время показа меню и регулятора громкости.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Настройка меню.

Также ничего нового в разделе "Родительский контроль"...

...и "Установка языка".

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Установка языка.

Зато в разделе "Настройка A/V выхода есть возможности, присущие далеко не всем ресиверам. Выходы разъемов Скарт настраиваются в двух режимах CVBS (компонентный выход YPbPr при этом включен) и RGB (компонентный выход YPbPr - выключен).

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Установка AV выхода.

Экран телевизора настраивается в двух режимах 4:3 и 16:9.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Установка экрана телевизора.

А сам формат экрана может быть представлен в двух видах: полноэкранный режим (Full Screen) и вытянутый режим (Pillar-Box).

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Формат экрана.


Ресивер поддерживает следующие видеоформаты 1080i, 720p, 576p и 576i. На выставке отметил, при просмотре каналов HD ресивер сам выбирает нужный формат. Впрочем его можно задать принудительно. К сожалению эту функцию подробно исследовать не получилось, так как в Сибири на сегодня недоступны HD каналы.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Поддерживаемые видеоформаты.

Настройка звука обычна. Выбор минимален - всего два формата цифрового звука PCM и Dolby Digital.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Выбор цифрового звука.

А вот этот пункт "Настройка индикатора" я лично в ресиверах увидел первый раз. Это опция, позволяющая настраивать вывод информации на переднюю панель ресивера! Тут два режима: включить прокрутку текста названия канала или нет. Режим прокрутки текста в данном случае очень нужен, так как на индикатор может выводится всего 12 знаков (цифр или букв). Так например название канала National Geographic без этого режима слишком обрезано.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Настройка индикатора передней панели.


Причем информация о названии канала выводится на том языке, на котором канал назван в памяти ресивера. Кроме того настроить можно и вывод номера канала.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Настройка индикатора передней панели.


Последний пункт в этом разделе "Настройка IP". Здесь можно настроить сетевой адрес ресивера для использования его в качестве самостоятельного сетевого устройства в составе локальной (или глобальной!!!) сети.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Системные установки. Настройка IP адреса.

Выходим из этого раздела и делаем шаг вправо с помощью кнопки курсора на пульте. Перед нами радел меню "Редактор каналов".

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Редактор каналов.

Здесь можно настроить фаворитные списки.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Редактор каналов. Фаворитные списки.

Всего их можно создать шестнадцать. Причем все их можно назвать как хочется хоть по-русски, хоть по-английски.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Редактор каналов. Настройка фаворитных списков.

Кроме того каналы можно отсортировать по афавиту... Однако (даже в зашивке 1.04p) данный вид сортировки работает только с англоязычными каналами. Остальные просто не видны. Косяк который надо обязательно править.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Редактор каналов. Настройка фаворитных списков. Сортровка по алфавиту.

по транспордерам...

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Редактор каналов. Настройка фаворитных списков по транспордерам.

и по CAS (системе кодирования). Всего в ресивере в память занесено опознавание 13 кодировок. Кроме видных на рисунке кодировок Viaccess, SECA, Irdeto, Nagravision, Alphacrypt, Betacrypt, Conax, Cryprtoworks, NDS есть еще Power VU, Skycrypt (под ней определяется DRE-Crypt), Firecrypt и X-crypt.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Редактор каналов. Настройка фаворитных списков. Выбор каналов по используемой кодировке..

Переходим в раздел настройка антенны. Здесь конечно сосредоточены основные возможности любого ресивера. Поэтому данному разделу уделим повышенное внимание.

Заходим в раздел настройка антенны. Выбираем спутник. В заводской прошивке почему то совсем забыли про восточные спутники для Сибири и Азии. В новых этот пробел частично устранен. Хотя еще на выставке мне обещали наладить обратную связь с программистами и учитывать любые наши замечания и пожелания. А так в принципе здесь все обыденно и просто. Хотя есть и интересные моменты.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка. Настройка антенны.

В первую очередь это касается выбора DISEqS переключателей. Согласно Технических характеристик данный ресивер поддерживает несколько протоколов DISEqS 1.0, 1.1, 1.2, 2,0. Выбрать можно любую комбинацию.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка. Выбор дисека.

Самое интересное скрывалось в разделе DISEqS для поворотки. Мотор может поддерживать протоколы USALS и DISEqC 1.2.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка. Настройка мотора.

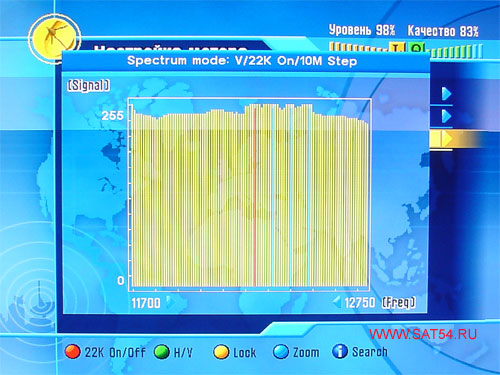

Если нажать зеленую кнопочку, то мы можем увидеть работу ресивера в режиме спектроанализатора. Вот так должен выглядеть спектр практически идеально настроенной антенны.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка. Настройка антенны. Спектроанализатор.

Причем спектр можно посмотреть в различных режимах. Например по поляризациям. Для просмотра спектра в другой поляризации нужно нажать зеленую кнопку на пульте ДУ. Также, если используется универсальный конвертор, то можно посмотреть спектр дл я нижнего (22 кГц выключено) и для верхнего (22 кГц включено) диапазонов.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка. Настройка антенны. Работа спектроанализатора.

А если нажать желтую кнопку ресивер произведет точную подстройку для получения максимального сигнала для зафиксированных транспордеров.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка. Настройка антенны. Подстройка с помощью спектроанализатор.

Переходим в раздел "Поиск каналов".

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка. Поиск каналов.

Если нажать на пульте на названии спутника на кнопку "ОК", то можно выбрать спутники, которые необходимо просканировать. Но это доступно только в режиме автоматического сканирования.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка антенны. Выбор спутника.

Если выбрать "Ручное сканирование", то в этом режиме можно отредактировать или добавить транспордеры спутника.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка антенны. Ручное сканирование. Редактирование транспордеров.

Жмем красную кнопку и приемник начинает сканировать каналы. Если по одному транспордеру - то весь процесс занимает несколько секунд.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка антенны. Ручное сканирование. Сканирование каналов.

Также можно выбрать какие каналы ресивер будет искать. Для спутникового телевидения актуальны только два режима: "Все каналы" и "Открытые каналы". Режим "ТВ-каналы" используется для настройки цифрового эфирного телевидения.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка антенны. Выбор типа поиска каналов.

Еще есть режим "Слепой поиск". Сканирование спутника Бонум-1 в указанных на картинке рамках занял всего несколько минут. Я никогда не был сторонником слепого поиска, так как скорость сканирования напрямую зависит от заданных шагов изменения частоты и скорости потока. Вот и в этом случае транспордеры нашлись не совсем точно и не все каналы после этого открылись. Причем транспордеры запоминаются в настройках спутника. В общем моя рекомендация: в этом ресивере слепой поиск можно применять только в редких случаях. Например для поиска новых транспордеров. Только делать лучше это не на настроенном спутнике. Создайте в настройках еще один спутник и там экспериментируйте.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Установка антенны. Слепой поиск.

С настройками антенны заканчиваем и переходим в следующий раздел "Утилиты". Здесь есть ряд очень интересных функций.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Утилиты.

Жму кнопку "ОК" в центре пульта и перед нами неплохо оформленный календарь. Иногда конечно же бывает необходим. Особенно тем, кто пользуется EPG и записью с ресивера.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Утилиты. Календарь.

Еще шаг вниз и мы можем воспользоваться калькулятором. Зачем он здесь нужен непонятно. Зато теперь всегда под рукой.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Утилиты. Калькулятор.

Нажимаем несколько раз кнопку "Menu" на пульте и снова выходим в головной раздел. Делаем шаг вправо и перед нами радел меню "Игры". Всегда считал данный раздел в спутниковых ресиверах баловством и совершенно ненужным. Занимаемое играми пространство памяти всегда можно было занять полезными функциями. Хотя на моей памяти был отзыв одного счастливого обладателя ресивера Golden Interstar GI-S770CR, который возмущенно просил передать привет программистам компании, когда после очередного выхода софта для его ресивера он не увидел в приемнике своей любимой игрушки Sokoban.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Утилиты. Игры.

Для примера: исконно русская игра тетрис выглядит так. Однако, по моему устойчивому мнению, на пульте ДУ играть в него неудобно. Тем более на пульте от данного ресивера. Впрочем удобство и функциональность пульта дистанционного управления описываемого приемника мы оценим несколько позднее...

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Утилиты. Игры. Тетрис.

Нажимаю кнопочку курсора на пульте вниз и попадаю в раздел, где можно послушать музыку со внешнего носителя. Внешний вид встроенного проигрывателя по своей функциональности сильно напоминает популярный компьютерный плеер WINAMP. Единственное, что меня здесь огорчило, это то, что он совершенно не поддерживает русский язык. Обидно. Тем более, что это здесь было бы совсем нелишним.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Проигрыватель MP3 файлов.

При выборе любого из файлов в верхнем окне можно прочитать краткую информацию о проигрываемом файле. Поддерживаются любые битрейты. Качество звука на очень хорошем уровне. Курсором при переключении вправо-влево можно использовать различные возможности проигрывателя. Большая часть кнопочек на экране также может включаться соответствующей кнопкой на пульте дистанционного управления. При выборе кнопочки "LIST" включается/выключается список файлов для воспроизведения. Кнопка "INFO" позволяет, как и в WINAMP'е, вывести полную информацию о выбранном файле: название, исполнитель, альбом, год выпуска и пр. Следующая кнопочка со стрелочкой позволяет выбрать режим проигрывания: одноразовое проигрывание песни, циклическое проигрывание одной песни, проигрывание списка песен, циклическое проигрывание списка. Последняя кнопка позволяет отключить звук. Желтая кнопка меняет источник, откуда воспроизводятся файлы:два порта USB и e-SATA винчестер.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Проигрыватель МР3 файлов.

Ниже раздел для просмотра картинок в формате JPEG. Что меня сразу поразило - это то, что в ресивер встроен просмотрщик, который позволяет просматривать картинки или фотографии в формате JPEG, сделанные при любом разрешении. Я пробовал смотреть фотографии, сделанные и 5-ми, и 8-ми мегапиксельными фотоаппаратами. Ресивер понимает любые. Здесь можно просматривать по одной фотографии, поставив соответствующую галочку и нажав ОК. А можно просматривать фотографии поочереди в автоматическом режиме. Для этого соответствующий режим включается зеленой кнопкой пульта, а время задержки переключения на другую картинку устанавливается красной. Возможны три значения задержки - 3сек, 5сек и 10сек. Желтой кнопкой пульта производится смена носителя информации (два USB источника и e-SATA винчестер).

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Просмотр фотографий.

А следующий раздел Главного меню: "Модули условного доступа" интересен, в первую очередь, конечно же для тех, кто смотрит платные каналы. Хотя почему-то окончание в последнем слове названия раздела отсутствует. Надеюсь, что данный мелкий недочет в следующих прошивках устранят. А то как то несолидно когда съедаются части слов. Может быть надо чуть изменить размер шрифта.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Модули условного доступа.

Зайдем в меню любого из установленных модулей.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Модули условного доступа. Информация о модуле.

Здесь можно прочитать название спутникового оператора и номер карты. В итоге удалось проверить работу следующих модулей: Red CAM Viaccess, Viaccess SMIT, Technisat Viaccess, Irdeto SMIT, Platinum X-CAM и MPEG4 DRE Crypt. Замечаний ни по одному, кроме последнего, у меня нет. MPEG4 DRE Crypt - единственный, который отказался работать на заводской прошивке. Причем в этой версии, если он установлен в один из слотов Common Interface, а в другой в это время установлен например Red CAM, то парализуется и работа карты НТВ-ПЛЮС. На версии 1.03 он заработал только частично. Конфликтов в работу других модулей он уже не вносил. После установки модуля в один из слотов и включения ресивера в сеть нужно: выбрать нужный канал Триколора - появится звук, выключить ресивер, заново включить - появится изображение. Однако, если Вы решили перейти на другой канал Триколора: выбираете нужный канал - появится звук, выключаете и заново включаете ресивер - появится изображение. Гемморой в общем. Впрочем как и сам Триколор. Хотя будем надеяться, что программистан на это укажут.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Модули условного доступа. Информация о карте.


Ну и последний раздел. Он посвящен встроенному картоприемнику. По умолчанию в ресивере с заводской прошивкой он поддерживает только кодировку CONAX. Если устанавливать в картоприемник любые карты (НТВ-ПЛЮС Восток, VIVA TV, Радуга ТВ или Триколор-Сибирь), то на экране выводится надпись "Незнакомая карта".

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Встроенный картоприемник.

После перешивки ресивера информация о карте теперь доступна. На момент написания статьи самой последней версией программного обеспечения была версия 1.04p. В ней картоприемник понимал карты Viaccess (НТВ-ПЛЮС Восток), Irdeto (Орион Экспресс и Радуга ТВ) и DRE (Триколор). Карты Триколор-Сибирь картоприемником не воспринимаются вообще (на экране "Незнакомая карта"). Что ж, будем просить чтобы исправили. В ресивере, поддерживающем формат MPEG4, установка модуля с преобразованием MPEG2 в MPEG4 в моем понимании неактуальна.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Встроенный картоприемник. Информация о карте.

Прежде чем перейти к смене программного обеспечения ресивера немного остановимся на пульте дистанционного управления. Сам пульт по размеру примерно такой же, как и в ресивере Golden Interstar GI-S890CRCI HD Exellence. Однако, как мне показалось, не такой удобный в обращении. Особенно при настройке. Поскольку изначально списки спутников и транспордеров наполовину пусты, а также приходится вбивать ключи в эмулятор, расположение цифровых кнопок в самом низу пульта особенно неудобно. Зато, кнопки для управления записью, наоборот удобны. Верхняя часть пульта перегружена сервисными кнопками. Мне кажется, что если бы поменяли их и цифры местами, было бы лучше.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Пульт дистанционного управления.

Немного о сервисных функциях, которые недоступны в меню. Первая, наиболее часто используемая, кнопка - "Audio". Она позволяет настроить звуковые дорожки на всех каналах. Однако здесь заметил еще один недочет: если у канала несколько звуковых дорожек, то справедливо было бы при выборе русского языка сразу менялась бы и звуковая дорожка на русскоязычную. Здесь этого нет. И в итоге на многих каналах в пакетах НТВ-ПЛЮС и Радуга ТВ пришлось заниматься сменой звуковой дорожки вручную. Мне это нетрудно. А вот менее продвинутому пользователю будет неудобно. Зато на каждом канале можно выбрать начальный уровень звука. Правда градаций всего три. Но этого, в принципе, будет достаточно, чтобы придавить громкоорущие каналы.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Пульт дистанционного управления. Выбор звуковой дорожки.

Кнопки "TEXT" и "SUBTITLE" позволяют просматривать телетекст и субтитры (если конечно же они передаются). Гораздо интереснее кнопка "MOSAIC". При нажатии на нее происходит вывод на экран нескольких экранов. Так выводятся каналы с одного транспордера. Причем вывод может осуществляться в режимах: 2 экрана, 4 экрана, 6 или 9 экранов. Очень удобно для выбора канала.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Пульт дистанционного управления. Мультиэкранный режим.

Также интересны кнопки "FREEZE" (Стоп-кадр) и "ZOOM" (Увеличение выбранного фрагмента). Плюс на пульте много кнопок для управления функциями записи. Но об этом ниже. Самая необходимая кнопка в спутниковом телевидении - вызов режима EPG. Просмотр программы передач (когда он конечно есть) штука очень часто используемая. Хотя по внешнему виду представления информации среди пользователей существует множество мнений как это должно выглядеть. Кому то нравится одно, кому-то другое. Здесь можно просмотреть информацию о программе передач, краткую информацию о самой передаче (картинка неудачная - на ней в этом месте пустое поле). Красная кнопка позволяет переключится на таймер. Желтая просмотреть программу передач следующего за просматриваемым дня. По кнопке "Info" можно перейти в режим поиска канала, если Вы конечно знаете название.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Пульт дистанционного управления. Телегид.

Теперь перейдем к смене программного обеспечения. Всегда нужно помнить, что любые действия по смене софта могут повлечь за собой нарушение работоспособности аппарата и часто влечет за собой прекращение гарантии. Тем более, это касается данного ресивера. Почему я опять напоминаю о давно известных истинах. Прежде всего потому, что у данной модели в этом месте есть определенные нюансы. Грабли в общем. На которые я удачно наступил. Поэтому процесс смены софта и прошивки через СОМ-порт очень подробно мной описан в отдельной статье. Здесь же только смена ПО с использованием USB-накопителя.
Итак о граблях. Еще на выставке мне по дружески закачали на флешку дампы с расширенным списком спутников и ключей. Естественно в самом начале своих тестов я и решил их залить. Так вот предостережение номер один. Никогда не записывайте такие файлы, сделанные на отличной от установленной на ресивере версии софта. У меня получилось, что на версию 1.0 я пытался записать данные о спутниках, сделанные в версии 1.2. После этого ресивер уже не включался и ушел в постоянную перезагрузку. Вылечила его запись софта через СОМ-порт. Кстати о СОМ-порте. По умолчанию он в ресивере выключен. Если Вы задумаете связывать приемник с компьютером, то не забудьте его включить. Если софт слетел (как у меня) перехват управления происходит автоматически.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Настройки COM-порта.

Перед сменой софта информация о ресивере выглядит так.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Информация о ресивере. Заводская прошивка.

Впрочем мы отвлеклись. Заходим в раздел меню "Загрузка файлов".

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Загрузка файлов.

Там перед нами предстает список файлов. Файлы с расширением .stb это и есть файлы прошивок. Файлы с расширением .key - это файлы ключей. Файлы с расширением .cndf - это список спутников и каналов.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Смена программного обеспечения. Список файлов.

При нажатии красной кнопки выбирается тип выгружаемой базы данных: по умолчанию или нормальная база данных с пустым списком каналов.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Смена программного обеспечения. Сохранение прошивок.

При нажатии зеленой кнопки сохраняется файл ключей. Если конечно же они записаны в память. В старой прошивке опции для зеленой кнопки не было предусмотрено.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Смена программного обеспечения. Выбор файла.


Нас же интересует прошивка. Выбираем нужный файл и нажимаем ОК и ждем окончания прошивки.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Смена программного обеспечения.

Информация о ресивере после прошивки выглядит так.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Информация о ресивере после смены программного обеспечения.

После прошивки в меню появился пункт "Файловый менеджер". Штука в принципе нужная.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Обновленное меню "Утилиты".

Здесь можно выбрать диск, который будет использоваться по умолчанию. Напомню, что всего накопителей можно подключить три: два USB либо винчестера, либо флешки и один e-SATA винчестер. Также можно проверить диск и даже отформатировать его.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Файловый менеджер.

В информации о выбранном диске содержится минимум информации: общий объем диска, сколько занято и сколько свободно. Хотя опция очень нужная, если Вы регулярно записываете программы.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Файловый менеджер. Информация о диске.

Выходим из меню. Набираем на клавиатуре пульта 8282 и попадаем в меню эмулятора. Кодировки поддерживаются такие же, как и на большинстве ресиверов.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Меню эмулятора.

Так выглядит меню ввода ключей BISS. Конечно разработчики софта здесь недоработали. Ведь можно же было обойтись вводом ключа один раз. А так придется их вводить в одной строке по два раза. Зато ключей здесь можно ввести целых сорок штук. Переключения между кодированными в BISS каналами происходят практически мгновенно.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Меню эмулятора. BISS.

Нажатие в полноэкранном режиме комбинации кнопок 8281 приводит к появлению меню настройки подключаемых серверов. Одновременно ресивер может запомнить настройки четырех возможных соединений.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Меню шаринга. Настройка соединений.

Теперь перейду к рассказу о записи на этом ресивере. Сразу скажу функция записи здесь одна из самых сильных сторон. Все очень функционально просто и понятно. Если в файловом менеджере по умолчанию выбран диск, на который будет производится запись, то для старта записи достаточно нажать большую красную кнопку посередине пульта. Запись начинается сразу, о чем сигнализирует красный значок на индикаторе ресивера. Сами записи можно пролистать, открыв в меню "Загрузка файлов" либо нажав кнопку "File List" на пульте. Кроме того ресивер позволяет писать сразу на винчестер компьютера, находящегося в сети одновременно с ресивером. Для это нужно просто расшарить нужную папку на компе с помощью программы STBDeamon.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Запись. Список записей.

Для каждого записи создается соответствующая директория. В названии записи присутствует название канала. Для каналов на кириллице впрочем есть существенный косяк. С самой записью никаких проблем нет - запил и потом смотри. А вот название запоминается зюзями. Приходится переименовывать файл записи. В данном случае конечно удобнее переименовать название канала. Но лучше бы это исправили в следующих прошивках.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Запись. Список файлов.

При нажатии синей кнопки созданную запись можно отредактировать или удалить.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Меню. Запись. Редактирование записей.

Если просмотреть содержимое папки любой из записей, то можно увидеть там три файла. Файл с расширением .trg это и есть собственно запись.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Содержимое папки с записью программы.

В общем функция записи у меня оставила самое благоприятное впечатление. Не знаю как будут писаться HD-каналы, но обычные SD-каналы без проблем пишутся даже на старые флешки, не говоря уже о шустрых e-SATA винчестерах. Кстати производитель рекомендует для использования в ресивере "винты" фирм Seagate и Western Digital.

Заглянем внутрь корпуса. Материнская плата сделана очень качественно. В центре сразу выделяется большой радиатор на процессоре. Многие комплектующие имеют корейское происхождение. Для примера на слотах Common Interface выгравирован сайт производителя WELLPOINT.CO.KR. В качестве эфирного тюнера используется модель TDFB-G151B. Производителя спутникового тюнера нужно исках в замысловатой аббревиатуре - DNBU24511/ST. Работа самого тюнера понравилась. Очень хорошая чувствительность, защита от короткого замыкания. Если накоротко замкнуть скрепкой вход тюнера на массу, то сработает защита и на индикаторе ресивера появится надпись: "LNB FAILED!!!". После снятия замыкания нужно выключить ресивер из розетки и включить его заново. Также проверялась работа тюнера на длинном кабеле. У нас в офисе антенны стоят на другом конце дома и после них размотано 110 метров кабеля CAVEL SAT-50. Никаких нареканий! Обратил внимание на один момент: на материнской плате есть надпись HTM 8000HD v1.1 и в серийном номере присутствует сочетание SC8000H. Думаю возможны клоны.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Вид изнутри. Материнская плата.

Блок питания сделан тоже качественно. На входе установлен варистор для защиты блока питания от высокого напряжения. Сама схема первички собрана на 5L0565R до боли стандартна и использовалась многократно у различных производителей. Большой конденсатор в первичке номиналом 100мкФ на 450В. Во вторичных цепях стабилизация у некоторых плечей сделана на КРЕН'ках с очень неплохими фильтрами на выходах. Все силовые элементы установлены на радиаторах. После нескольких часов работы радиаторы теплые только у КРЕН'ок. Сам БП выдает следующие напряжения: +1.7В; +4,1В; +5В; +8В; +12В; +32В.

www.sat54.ru Цифровой спутниковый HDTV ресивер Dr.HD F16. Вид изнутри. Блок питания.


Осталось подытожить плюсы и минусы ресивера.
Плюсы. Ресивер хороший. Очень понятный в настройках. Много наворотов. Какие из них использовать решать Вам. Очень чувствствительный неубиваемый тюнер. Наличие перспективного DVB-T тюнера. Восприятие каналов в двух стандартах DVB-S и DVB-S2, в т.ч. в MPEG4. Возможность замены софта на версию с эмулятором. Возможность работы в сети. Отлична реализована запись на любой из трех носителей. Великолепно пишется и потом раскладывается пятиканальный звук.
Минусы. Пульт неудобен при настройке ресивера. Неподдерживается кириллица в сортировке, в MP3 плеере, при сохранении названия записи канала на кириллице. В настройках отсутствуют спутники восточнее 75 градуса - для Сибири очень неудобно. Отсутствует смена аудиодорожки при смене языка меню. Некорректная работа модуля MPEG4 DRE Crypt. Очень надеюсь, что работа по устранению этих минусов будет произведена в кратчайшие сроки.



P.S.
Все отзывы и замечания по данной статье, а также вопросы по этому ресиверу прошу оставлять в форуме.

Как произвести смену программного обеспечения в ресивере читайте в статье: "Обновление программного обеспечения на ресиверах Dr.HD F16"





 Ресивер исследовал Alex313
февраль-март 2009 г.

МЕНЮ
Главная
Форум
Статьи
Правила гарантийного ремонта
Вопрос-ответ
Лучшее в сети
Поиск по каталогу
Купить сейчас
Карта сайта
Разместить рекламу
Фотоальбом
Стабилизаторы напряжения
Паяльное оборудование

Новости
19.09.2018
Все для ремонта радиоаппаратуры, смартофонов и другой радиоэлектроники. И бонусом- новый видеообзор профессиональной подставки "третья рука"


19.09.2018
Слушай, смотри, води. Товары для любителей авто и автолюбителей и краткий видео обзор


17.09.2018
Мощные, стильные и недорогие. Аксессуары класса "Премиум" для смартофонов и айфонов.


все новости...

РЕКЛАМА

Последние поступления






Голосования
Какими соц. сетями Вы польуетесь?
Одноклассники
Facebook
В контакте
Группы Whatsapp
Группы Telegram
Мой мир
Не пользуюсь

все голосования...

СПЕЦИАЛИСТЫ СОВЕТУЮТ
TV BOX MX9 HEVC 4K (Cortex A7,1.2Гц, Android7, 1Gb, Flash 8Гб, WiFi)
TV BOX MX9 HEVC 4K (Cortex A7,1.2Гц, Android7, 1Gb, Flash 8Гб, WiFi)

РЕКЛАМА
Наборы пластика для 3Д ручки.
AБС,PLA. Все цвета в наличии.
Купить оптом в Новосибирске.
