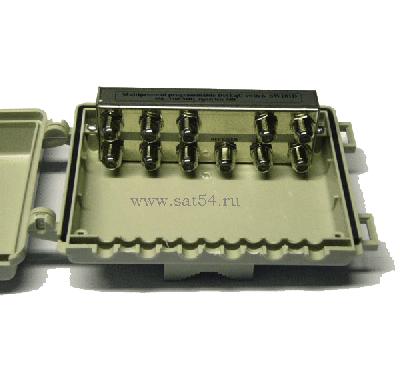

Сумматор Switch 10x1 DiSeqC SW101D 7-мь режимов с новым ПО, DiSEqC 1.1 и 1.2 одновременно!!!, в пластиковом корпусе, режим создания 1x100!!!
Коммутатор SW101D предназначен для коммутирования 10 конверторов спутникового телевидения с помощью DiSEqC команд.
Параметры коммутатора:
Вносимое затухание 3 дБ
Диапазон частот 950-2300 МГц
Рабочая температура от -35 до +65 градусов Цельсия
Максимальный ток на конвертор 0.4 А
Ток срабатывания защиты 0.6 А
Потребляемый ток 25 мА
Напряжение на выходе "Receiver" от +12 до +20 В
Коммутатор устойчив к импульсным помехам на кабеле и имеет защиту от перегрузки и в зависимости от выполняемых задач, коммутатор может работать в семи режимах со следующими протоколами:
Режим 1:
DiSEqC протокол 1.0 или 2.0 (DiSEqC A, B, C, D, до 4-х LNB)
Режим 2:
DiSEqC протокол 1.1 или 2.1 (DiSEqC 1 - 10 или DiSEqC 1/1 - 3/2, до 10 LNB)
Режим 3:
DiSEqC протокол 1.0 или 2.0 mini A, B (DiSEqC A, B, C, D, mini A, B, до 6 LNB)
Режим 4:
Пользовательский DiSEqC протокол (до 10 LNB)
Режим 5:
DiSEqC протокол 1.1 или 2.1 (DISEqC1 - 10, до 10 LNB)
Режим 6:
DiSEqC протокол 1.2 или 2.2 (программируемый с ресивера, до 10 LNB)
Режим 7:
Автоматический режим. DiSEqC протокол 1.1 или 2.1 ("uncommitted switch" или
"cascaded switch" команды) или DiSEqC протокол 1.2 или 2.2 (команды позиционера).
Рассмотрим более подробно применение каждого режима.
Режим 1.
Используется, когда Ваш ресивер поддерживает только протокол DiSEqC1.0 или 2.0 В этом режиме используются только первые 4 входа коммутатора LNB1, LNB2,LNB3, LNB4. Это очень "неэкономный" режим и в нем коммутатор просто "отдыхает", выполняя работу простого переключателя DiSEqC 4х1, работающих по протоколу 1.0 или 2.0. Однако такой режим есть, и он применим к ресиверам, поддерживающим протокол DISEqC 1.0 или 2.0.
Режим 2.
Используется, когда Ваш ресивер поддерживает протокол DISEqC 1.1 или 2.1 ("uncommitted switch" или "каскадированные" команды). В этом режиме можно подключать до 10 LNB.
Режим 3.
Используется, когда Ваш ресивер поддерживает только протокол DISEqC 1.0 или 2.0 и tone burst "A" "B" (мини А, В команды). Используются только первые 4 входа коммутатора LNB1, LNB2,LNB3, LNB4 для DISEqC1.0 или 2.0 и LNB5, LNB6 для mini A,B. Всего в этом режиме можно подключить до 6 LNB.
Режим 4.
Как сказано в инструкции, прилагаемой к коммутатору, этот режим оставлен для "будущего", если возможно будут введены новые DiSEqC команды. В этом "пользовательском" режиме возможно подключение до 10 LNB
Режим 5.
Этот режим используется тогда, когда необходимо переключать больше чем 10 конверторов (это и есть то самое "нет предела наращиванию"). В этом режиме используются только "uncommitted switch" команды протокола DISEqC 1.1. В этом случае коммутатор SW101D включается последовательно с коммутаторами DISEqC 1.0 (максимум 10х4=40 LNB) или один DISEqC 1.0 и последовательно четыре SW101D. Ресивер должен поддерживать переключение до 64 LNB по протоколу DISEqC 1.1.
Режим 6.
Используется, когда Ваш ресивер поддерживает только протокол DISEqC 1.0 и 1.2. В этом случае используются команды позиционера DISEqC 1.2, которые есть в большинстве приемников. Коммутатор в этом случае программируется с помощью пульта дистанционного управления ресивера, аналогично тому, как DiSEqC позиционер.
Режим 7.
Режим 7 наиболее универсален. В этом режиме коммутатор принимает как DiSEqC протокол 1.1 ("uncommitted switch" или "cascaded switch" команды), так и DiSEqC 1.2 (команды позиционера). В ресивере необходимо выбрать только один из протоколов (1.1 или 1.2), коммутатор переключится по последней посланной команде в требуемый режим.
Внимание!
По умолчанию коммутаторы SW101D установлены в Режим 7. Автоматически работают с протоколами DiSEqC 1.1 "cascaded", "uncommitted" switch и DiSEqC 1.2 командами позиционера.
